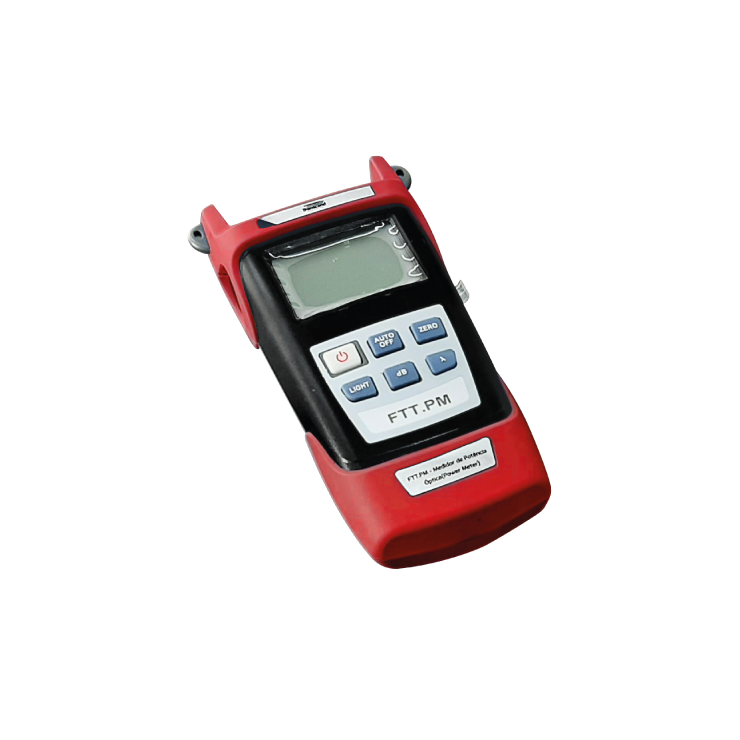

FTT.PM – Medidor de Potência Óptica (Power Meter)

O Power Meter Óptico Transcend oferece uma solução como um medidor de potência de fibra óptica com a praticidade de realização de testes rápidos e precisos, tanto para fibra óptica Monomodo (SM) e Multimodo (MM).

Categoria

Ferramentas Ópticas, Fibra Óptica, Transcend

DATASHEET

MANUAL

FICHA TÉCNICA

Passado

Passadas 5 décadas desde a invenção dos cabos ópticos, a resistências intemperismo já não é mais compatível com os novos desafios climáticos mundiais. O resultado dessa ação do tempo ao longo dos anos nos cabos convencionais é percebida através da degradação das camadas de proteção, ocasionando a perda de performance ao longo do tempo, uma vez que a fibra óptica é protegida exclusivamente pela estrutura do cabo.

A evolução em cabos ópticos frente aos desafios da atualidade

1955-1965

1966

Invenção do cabo óptico nos Laboratórios Standard na Inglaterra.

1955-1965

Transcend Fator XK : inovação da Transcend em cabos ópticos no Brasil, desenvolvidos para enfrentar os novos desafios climáticos mundiais.

Nossos

Diferenciais

› Caneta Óptica para testes de Luz nas fibras ópticas dos cabos ópticos

Ferramenta essencial e ideal para construção e manutenção de projetos PON com testes rápidos e precisos de potência e perda relativa (ponto-a-ponto ou ponto-multiponto) para fibra óptica Monomodo (SM) e Multimodo (MM).

Características:

⇒ Calibragem de comprimento de Onda: 800~1700
⇒ Tipo de detector: InGaAs
⇒ Faixa de medição (dBm): -70 +10
⇒ Incerteza (dB): +0,2 (5%)
⇒ Linearidade (dB): 0.01
⇒ Resolução de tela (dB): 0.03
⇒ Frequência ID Hz: 270, 330, 1K, 2K
⇒ ID Onda nm: 850, 980, 1300, 1310, 1490, 1550, 1625
⇒ Capacidade de armazenamento: 1000 registros
⇒ Porta de comunicação: USB
⇒ Conectores: FC/SC/ST Intercambiáveis
⇒ Pilha para alimentação: 3 Pilhas tipo AAA ou Bateria Li (9v) – Não Inclusas
⇒ Adaptador de energia (V): 8,4
⇒ Tempo de funcionamento de bateria: 240 horas (sem luz de fundo)
⇒ Temperatura de operação: -10 +60°C
⇒ Temperatura de armazenagem: -24 +70 °C
⇒ Design que atende aos requisitos de ergonomia
⇒ Calibragem de comprimento de Onda: 800-1700
⇒ Desligamento automático (min.): 10

Dimensões e peso:

⇒ Largura: 17,2 cm
⇒ Altura: 8,2 cm
⇒ Comprimento: 33 cm
⇒ Peso: 0,320 kg

Os prejuízos se multiplicaram devido aos altos índices de manutenção nas redes externas.

A degradação dos comandos de proteção ao Longo dos anos deixou a fibra exposta ao tempo.

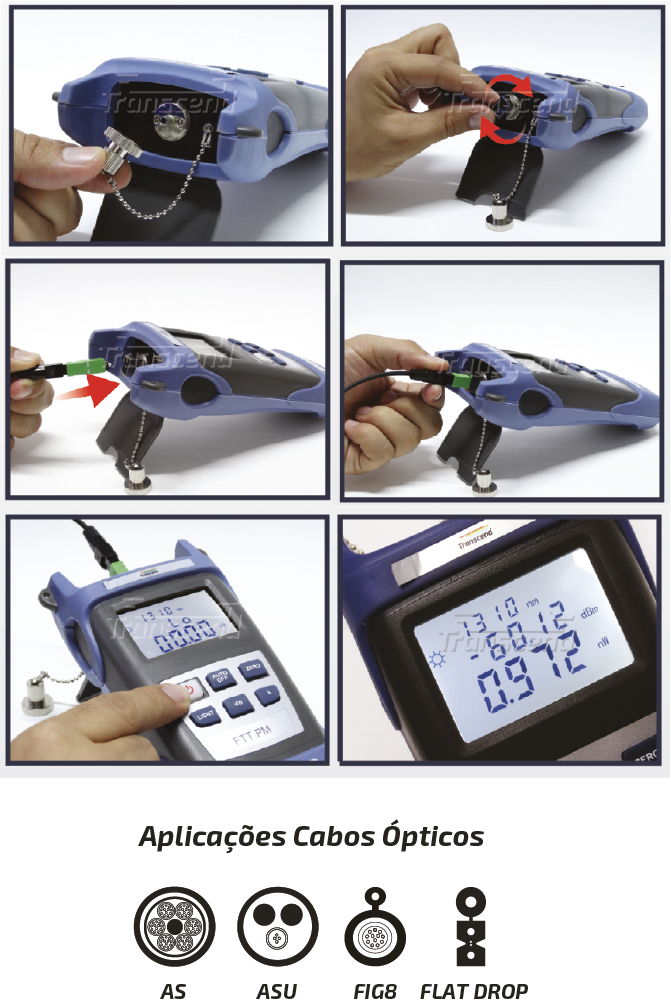

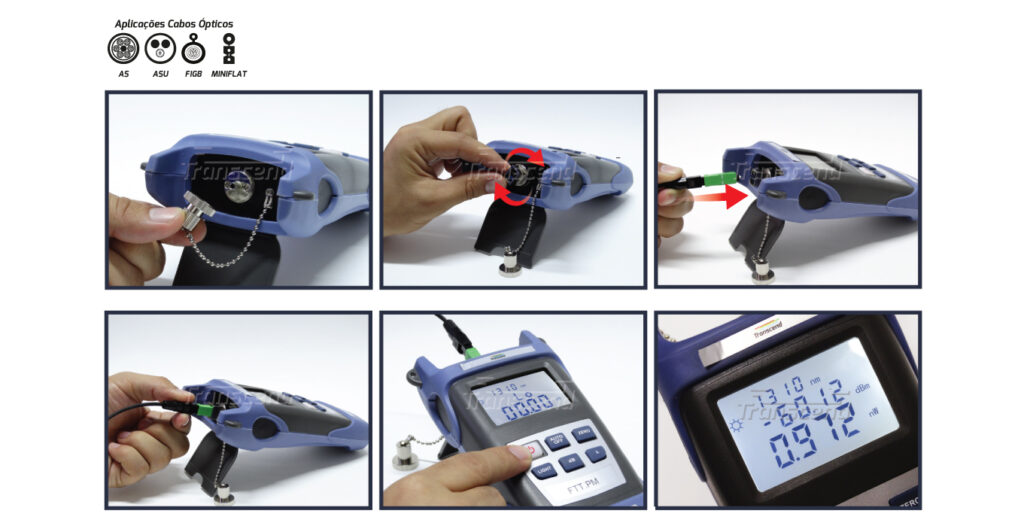

Possui ótimas e inovadoras funções, ganhando destaque se comparado aos outros modelos disponíveis no mercado atual. Uma destas funções é a chamada Wave ID, que nada mais é que a identificação automática de comprimento de onda e comutação automática do comprimento de onda. Possui também backlight inteligente, podendo ser ligado e desligado conforme for conveniente a quem estiver manuseando o aparelho. Também merece destaque a função de salvamento de dados via porta USB.

Outras funções igualmente interessantes são a Frequency ID, que é uma auto identificação por frequência, além da possibilidade de se configurar e armazenar os níveis de potência de referência, e das funções de auto-calibração do usuário e função auto-off (onde o aparelho se desliga automaticamente após determinado tempo sem uso).

Especificações:

– Calibragem de comprimento de Onda: 800~1700
– Tipo de detector: InGaAs
– Faixa de medição (dBm): -70 +10
– Incerteza (dB): +0,2 (5%)
– linearidade (dB): 0.01
– Resolução de tela (dB): 0.03
– Frequência ID Hz: 270, 330, 1K, 2K
– ID Onda nm: 850, 980, 1300, 1310, 1490, 1550, 1625
– Capacidade de armazenamento: 1000 registros
– Porta de comunicação: USB
– Conectores: FC/SC/ST Intercambiáveis
– Pilha para alimentação: 3 Pilhas tipo AAA ou Bateria Li (9v) – Não Inclusas
– Adaptador de energia (V): 8,4
– Tempo de funcionamento de bateria: 240 horas (sem luz de fundo)
– Temperatura de operação: -10 +60°C
– Temperatura de armazenagem: -24 +70 °C

Dimensões e peso:

– Largura: 17,2 cm
– Altura: 8,2 cm
– Comprimento: 33 cm
– Peso: 0,320 kg
